概述：

       目前在實際應用中，傳統無功補償采用的是慢速開關器材對電容器分組投切的方式，存在差，補償精度差，響應速度慢。WICN-SVG7采用的是由高速開關器件產生補償電流的方式，響應速度快。

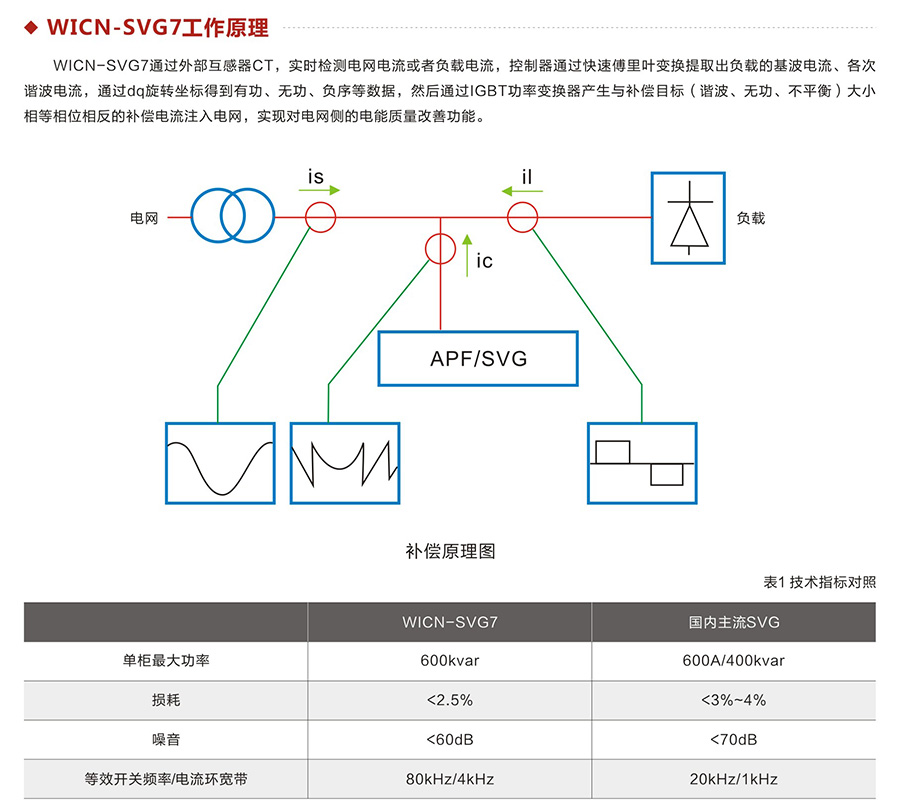

       WICN-SVG7系列低壓靜止無功發生器通過外部互感器CT，實時檢測電網電流或者負載電流，控制器通過快速傅里葉變換提取出負載的基波電流、各次諧波電流，通過dq旋轉坐標得到有功、無功、負序等數據，然后通過IGBT功率變換器產生與補償目標（諧波、無功、不平衡）大小相等相位相反的補償電流注入電網，實現對電網側的電能質量改善功能。
